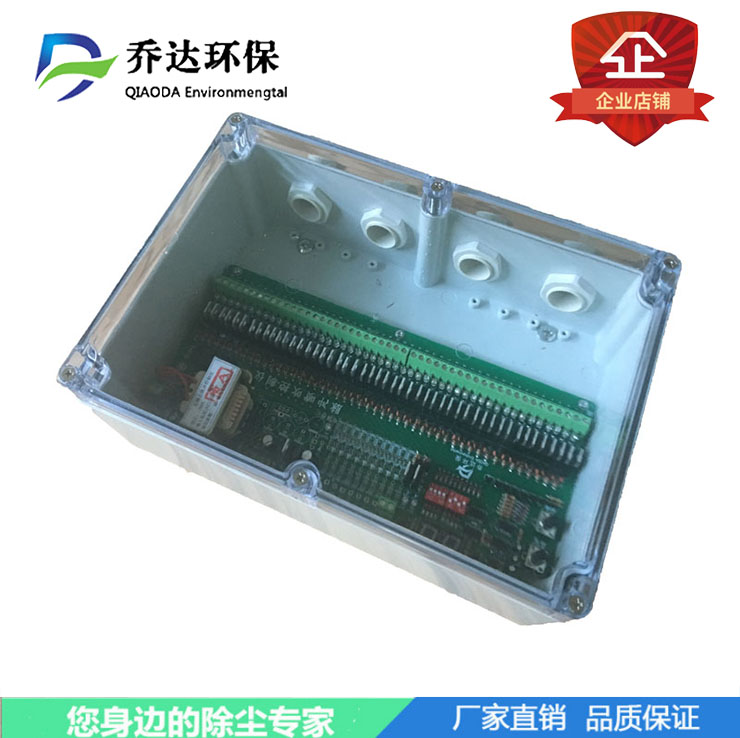

JMK脉冲控制仪采用工业级芯片作为控制核心脉冲控制仪在印刷线路板上有明显的设置标志，可方便的进行控制仪的设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；控制仪设有手动操作按钮，可方便的进行设备的调试、运行操作；该脉冲控制仪采用防水外壳结构，配合防水接头，可在室外、粉尘环境中使用；且脉冲控制仪配备可插拔的印刷线路板专用端子，可方便的进行接线。

一、参数设定：

脉冲控制器用于工业控制系统多测量点的检测、显示和报警。可选择各输入通道报警控制输出（或统一变送输出）。脉冲控制系统是按设定工况条件为电磁脉冲阀提供电信号，产生脉冲喷吹气流，使袋式除尘器维持在设定的状态下，保证除尘器的正常工作。脉冲控制仪采用分段二次数字线性校正技术，具有   的非线性校正精度。CPU自动对测量回路、放大电路的温度漂移进行跟踪补偿，确保仪表长期准确和稳定地进行工作。多路控制方式：A回路、B回路分别可进行上、下限调节报警。调节报警回差及方式可设置。A、B回路分别带模拟输出。具有锁功能，防止人为误操作带来不   的误差。输入信号开路、断路时，仪表自动进行闪烁指示。无触点开关适用于控制各种电磁阀及电感性负载，可快速频繁开关而不影响寿命。用户通过面板操作键，可任意设定所需的参数和组态状况。带掉电保持功能，设置参数可长期可靠保存。双36线LED光柱显示，分别显示A、B二路的过程量。四位LED数码切换显示A、B二路的测量值和报警设定值。其性能   优于PLC等产品，具有较高的配置灵活性和可扩展性能，该控制仪可根据用户的要求编制好控制程序，如有改动只需   换程序即可，省去繁杂的重新配线等步骤，可满足各种设备的控制配套需求。脉冲控制仪通用程序控制仪采用先进的微电脑芯片及技术，所用元器件均采用世界知名厂家的产品，从而为仪器的高速、低功耗、工作稳定性和抗干扰能力提供了有力的保障。

二、 技术指标

1、脉冲宽度：0.01-0.5秒 2、脉冲间隔：0.8-30秒

3、工作电压：220VAC-50HZ 4、整机功耗：<40W

5、外形尺寸：10*20*30cm 6、输出电压：24V、110V、220V可选

7、环境温度：-20℃<45℃ 8、环境湿度：>20%&<80%

三、使用和维护

1、将带输出线的矩形插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端连接，电磁阀的另一端接在公共线上，公共线排最后，导线颜色为红色。

2、将电源插头插入220V交流电源。

3、打开电源开关指示灯应亮。

4、调节脉冲间隔和脉冲宽度旋钮达到适当为止、

5、根据环境情况，定期对仪器开箱进行低温去湿清尘。

四、 维修及注意事项

(一)输出接头严禁虚焊和接触不良。单机输出公共线只能供单机使用，切不可相互连接。

(二)更换保险管不能大于2A,严禁用导线或其它导电物代替保险管。

(三)电磁阀及连接导线不应出现短路，漏电现象，要经常检查，对地电阻要大于2兆欧。

   (四)配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
